ARCHLine.XP 2016 - Νέα Χαρακτηριστικά

ARCHLine.XP® 2016 νεότερα εργαλεία: υποστήριξη για 3D εκτύπωση αρχείων ARCHLine.XP, ισχυρές BIM λύσεις, παραμετρικές επεκτάσεις δοκών και στήλων, εύκολο σχεδιασμό εξειδικευμένων εργαλείων, νέα πλακόστρωση με προκαθορισμένα πρότυπα καθιστά τη διαδικασία σχεδιασμού ταχύτερη, ευκολότερη και πιο ομαλή.

Ισχυρές Ευκαιρίες στο Σχεδιασμό

Πανίσχυρες Δυνατότητες στο Σχεδιασμό

ARCHLine.XP® 2016 νεότερα εργαλεία: υποστήριξη για 3D εκτύπωση αρχείων ARCHLine.XP, ισχυρές BIM λύσεις, παραμετρικές επεκτάσεις δοκών και στήλων, εύκολο σχεδιασμό εξειδικευμένων εργαλείων, νέα πλακόστρωση με προκαθορισμένα πρότυπα καθιστά τη διαδικασία σχεδιασμού ταχύτερη, ευκολότερη και πιο ομαλή. Τελευταίο αλλά όχι λιγότερο σημαντικό: δείτε τον ολοκαίνουργιο φωτορεαλισμό!

Κατά τη διάρκεια της ανάπτυξης του ARCHLine.XP® 2016 ο στόχος ήταν να έχουμε ένα εύκολο στη χρήση interface και στη ροής εργασίας όχι μόνο για τους έμπειρους χρήστες, αλλά και για τους αρχάριους στο σχεδιασμό σε ηλεκτρονικούς υπολογιστές.

Το ARCHLine.XP® 2016 έρχεται με ένα ολοκληρωμένο περιβάλλον εργασίας που ενώνει το αρχιτεκτονικό και το εσωτερικό περιβάλλον.

Η νέα ενημερωμένη έκδοση γραφικών του DirectX 11 παρέχει μία ομαλή εμπειρία σχεδιασμού σε 3D. Το DirectX 11 εκμεταλλεύεται τα τελευταία χαρακτηριστικά βίντεο hardware.

Οι νέες εξελίξεις επισπεύδουν την καθημερινή εργασία, και βοηθούν στην κατανόηση του χειρισμού των νέων εργαλείων. Η έκδοση Beta έρχεται σύντομα, με τα νέα χαρακτηριστικά που αναφέρονται παρακάτω.

Είναι στο χέρι του σχεδιαστή – να τα χρησιμοποιεί όλα ή μερικά από αυτά?

Επαγγελματική ποιότητα Rendering

Το ARCHLine.XP® 2016 έρχεται με ένα νέο, εύκολο στη χρήση εργαλείο φωτορεαλιστικής απεικόνισης.

Το πρώτης κατηγορίας Redway3D Render αποτελεί αναπόσπαστο μέρος του λογισμικού, στο οποίο για παράδειγμα βασίζεται το Artlantis. Δημιουργήστε υψηλής ποιότητας φωτορεαλισμούς με ένα μόνο κλικ!

Γρήγορη εικόνα προεπισκόπησης, εξαιρετικό εφέ φωτισμού, χρήση πολυπύρηνων επεξεργαστών, είναι όλα χαρακτηριστικά για να δημιουργήσετε φωτορεαλιστικές εικόνες μέσα σε λίγα λεπτά.



BIM που δουλεύει για εσάς

Το ARCHLine.XP® 2016 παρέχει ισχυρές λύσεις BIM που ταιριάζουν στις ανάγκες της ροής εργασίας σας.

Με την πραγματική ARCHLine.XP Open BIM λύση χρησιμοποιείτε ένα ολοκληρωμένο σύστημα που είναι ανεξάρτητο από τα εργαλεία τρίτων, όπως το AutoCAD, Revit, Vectorworks και άλλες εφαρμογές.

Το ARCHLine.XP είναι εξοπλισμένο με ένα πλήρως ενσωματωμένο Open BIM interface και παρέχει την ιδανική βάση για μια έξυπνη και διεπιστημονική ανταλλαγή δεδομένων με αρχιτέκτονες, πολιτικούς μηχανικούς και άλλους ενδιαφερόμενους φορείς του έργου.

Η τυπική μορφή αρχείου BIM είναι το IFC, η οποία περιέχει όλες τις πληροφορίες του κτιρίου που δίνονται, συλλέγονται ή έχουν προστεθεί στο έργο, και αυτό το ίδιο σχήμα μπορεί να χρησιμοποιηθεί καθ’ όλη τη διάρκεια ζωής του κτιρίου.

Το IFC είναι μια καθολική και ανεξάρτητη, πρότυπη μορφή αρχείου για την ανταλλαγή δεδομένων.

Το ARCHLine.XP® 2016 υποστηρίζει την πρότυπη μορφή αρχείου 2×3 IFC, η οποία εγγυάται την αποτελεσματική και καλή ποιότητα των δεδομένων και του μοντέλου ανταλλαγής μεταξύ των εφαρμογών CAD / BIM.

Μία από τις μεγαλύτερες αξίες της μορφής IFC είναι ότι τα αρχιτεκτονικά στοιχεία διατηρούν τους τύπους και τις ιδιότητες τους σε αυτό. Οι τοίχοι, οι πλάκες, και τα άλλα αρχιτεκτονικά στοιχεία παραμένουν τοίχοι, πλάκες, κ.λπ. με τις ίδιες ιδιότητες, όταν τα ανοίξετε σε άλλο λογισμικό BIM – μπορεί να υπάρχουν κάποιες μικρές διαφορές, για τεχνολογικούς λόγους.

Η ανταλλαγή δεδομένων IFC-βάση υπερβαίνει σήμερα τις ευρέως χρησιμοποιούμενες βάσεις ανταλλαγή δεδομένων, DXF ή DWG, και αυτό σημαίνει ότι μπορείτε να εξάγετε και να εισάγετε πολύ περισσότερες πληροφορίες χρησιμοποιώντας IFC, από ό,τι χρησιμοποιώντας τις τακτικές μορφές αρχείων σχεδίασης.


Ξυλουργικές Εργασίες σχεδιασμού διαμόρφωσης

Μπορείτε να ορίσετε λεπτομερείς ρυθμίσεις για την κατασκευή ενός τοίχου με σχεδίαση της ξυλουργική διαμόρφωσης του πλαισίου του. Μπορείτε να εργαστείτε με συγκεκριμένες διατάξεις, για τον καθορισμό των κανόνων κατανομής εντός του τοίχου, και φυσικά μπορείτε να χρησιμοποιήσετε οποιοδήποτε είδος διατομής (ακόμη και χρήστη).

Ο καθορισμός κεφαλίδων και κατωφλιών για πόρτες και τα παράθυρα είναι εξίσου εύκολος, όσο και ο καθορισμός άλλων δομικών στοιχείων. Μια αλλαγή του μεγέθους μιας πόρτας ή ενός παραθύρου θα ενημερώνει αυτόματα την εσωτερική δομή του τοίχου με βάση τους κανόνες που ορίζονται.

Μπορείτε εύκολα να αποθηκεύετε αυτές τις ρυθμίσεις στις λεγόμενες μορφές, που καθιστά πολύ εύκολο να τις χρησιμοποιήσετε σε άλλα έργα ή ακόμα και τις μοιραστείτε με άλλους σχεδιαστές.


Cutout – Recess – Attachment – Niche

Εσοχή είναι ένα κενό στοιχείο που φιλοξενείται σε τοίχο, πλάκα ή δοκό, όπου το πάχος της εσοχής είναι μικρότερο ή ίσο με το πάχος του τοίχου, της πλάκας ή της δοκό. Η εσοχή στον τοίχο λειτουργεί παρόμοια με το παράθυρο ή την πόρτα, όταν αυτή τοποθετείται στον τοίχο. Μπορείτε να επεξεργαστείτε το προφίλ, το ύψος, την υφή και τις αποστάσεις του από τα τελικά σημεία του τοίχου.

Σε Τοίχους

Η μέθοδος σχεδίασης είναι παρόμοια με την τοποθέτηση παραθύρου ή πόρτας και είναι εύκολο να επεξεργαστούν αργότερα. Οι παράμετροι του προφίλ μπορούν να ρυθμιστούν ή να επεξεργαστούν ξεχωριστά. Τα φώτα εσοχής μπορούν να δώσουν μια εντυπωσιακή εμφάνιση στο δωμάτιο.

Σε  Πλάκες

Μπορείτε να επεξεργαστείτε ελεύθερα το περίγραμμα στην κάτοψη. Μπορείτε εύκολα να αλλάξετε το βάθος της εσοχής ή τη σύνδεση, ή μπορείτε να δημιουργήσετε μια διακοπή στην πλάκα.


Χαρακτηριστικά Beam και Column

Τοξωτό δοκάρι

Τα προσαρμοσμένα τοξωτά δοκοί χρησιμοποιούνται συνήθως ως σχεδιαστικά στοιχεία σε δικτυώματα. Τα τοξωτά δοκάρια σας επιτρέπουν να δημιουργήσετε στατικά ή σχέδια ξυλοτύπων για θολωτές οροφές και καμάρες.

Μπορείτε να δημιουργήσετε τοξωτά δοκάρια στην κάθετη καθώς και στην οριζόντια κατεύθυνση.

Κολώνες και Δοκάρια με παραμετρικές εσοχές και εγκοπές

Οι κολώνες και τα δοκάρια έχουν βελτιωθεί σημαντικά με μια εντελώς παραμετρική εφαρμογή εσοχών και εγκοπών. Χρησιμοποιώντας τις λειτουργείες αφαίρεσης μπορείτε να έχετε μεγαλύτερο έλεγχο σε ξύλινα και μπετονένια.




3D εκτύπωση από ARCHLine.XP

Η 3D εκτύπωση είναι μία διαδικασία για δημιουργία στερεών αντικειμένων από ένα ψηφιακό αρχείο.

Διαβάστε περισσότερα εδώ!

Μπορείτε να εξάγετε το 3D μοντέλο σε μορφή αρχείου .STL συμβατό με στερεολιθογραφία.

Αυτή η μορφή αρχείου χρησιμοποιείται ευρέως για την ταχεία κατασκευή πρωτοτύπων, τη 3D εκτύπωση και με τη βοήθεια υπολογιστή παραγωγής για τη δημιουργία φυσικών εξαρτημάτων και μοντέλων.

Τα STL αρχεία περιγράφουν μόνο τη γεωμετρία της επιφάνεια ενός τρισδιάστατου αντικειμένου, χωρίς καμία απεικόνιση χρώματος ή υφής.

 Πώς να εξαγάγετε 3D μοντέλο σε ένα αρχείο STL

  1. Κάντε κλικ στο μενού Αρχείο> Εξαγωγή.
  2. Στο παράθυρο διαλόγου Εξαγωγή αρχείων, πληκτρολογήστε το όνομα του αρχείου.
  3. Επιλέξτε Stereolithography (* .stl). στο Αποθήκευση ως Τύπος σύνθετο πλαίσιο και κάντε κλικ στην επιλογή Αποθήκευση.   http://software.materialise.com/minimagics




Πλακάκια με προκαθορισμένα πρότυπα

Η τοποθέτηση πλακιδίων τοίχου και δαπέδου επεκτείνεται με 4 δημοφιλή μοντέλα:

  1. Ψαροκόκαλο: κάθε ορθογώνιο πλακίδιο που σε 90 μοίρες ως προς το δίπλα του δημιουργεί ένα μοτίβο «ψαροκόκαλο».
  2. Εξάγωνο: τρία εξάγωνα συναντιούνται σε κάθε κορυφή.
  3. Τεσσάρων squarefinger parquet.
  4. Πέντε squarefinger parquet.


Διαχείριση των πληροφοριών Έργου

Το ARCHLine.XP παρέχει νέες δυνατότητες παραμετροποίησης των έργων, συμπεριλαμβανομένων των τυποποιημένων και των παραμέτρων πληροφοριών που ορίζονται από το χρήστη. Οι τυπικές παράμετροι είναι οι εξής:

  • Ημερομηνία Έκδοσης
  • Κατάσταση
  • Όνομα Έργου
  • Συγγραφέας
  • Αριθμός Έργου
  • Όνομα Πελάτη
  • Διεύθυνση Έργων
  • Ταχυδρομικός Κώδικας
  • Τοποθεσία Έργου
  • Τύπος Κτιρίου
  • Φάση του έργου

Εκτός από τις τυποποιημένες παραμέτρους μπορείτε να προσθέσετε οποιοδήποτε αριθμό νέων παραμέτρων πληροφοριών που σχετίζονται με το έργο. Οι παράμετροι πληροφοριών του έργου που συνδέεται με το Πινακάκι, γεμίζουν τα κατάλληλα πεδία αυτόματα.

Project Properties


Μια νέα εκδοχή για Εκθετήριο

Θα βρείτε επίσης ένα εντελώς ανανεωμένο Showroom, το ηλεκτρονικό αποθετήριο, που περιέχει υψηλής ποιότητας υφάσματα, 3D μοντέλα από τους κορυφαίους κατασκευαστές προϊόντων και τους λιανοπωλητές. Το νέο παράθυρο προσφέρει τη δυνατότητα να επιλέξετε από τη μία ιστοσελίδα ολόκληρη τη συλλογή, τους τύπους προϊόντων, τα Brands και τις ομάδες προϊόντων.


Εκτύπωση PDF

Η τιμή Περιθώριο είναι επεξεργάσιμη σε περίπτωση εκτύπωσης ενός αρχείου PDF.

PDF margin setting

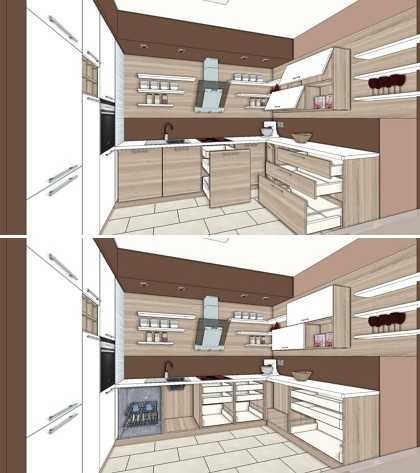

Ανοίξτε και κλείστε Έπιπλα

Τα παραμετρικά ντουλάπια μπορούν να εκπροσωπούνται με διαφορετική απεικόνιση σε 3D ένα προς ένα:

  • Κλειστό
  • Ελαφρώς ανοιχτό
  • Ανοιχτό
  • Χωρίς πορτάκι


Γυάλινος τοίχος – νέες ιδιότητες

Στη παραμετροποίηση του γυαλιού, του πλαισίου και του πλέγματος, έχει περαιτέρω επαναπροσδιοριστεί και η σχετική θέση των στοιχείων (για κατεύθυνση κάθετη προς τον τοίχο) μπορεί να ρυθμιστεί.


Ramp by cross section profile

Συμπεριλήφθηκε νέα επιλογή για τη ράμπα. Το προφίλ διατομής ορίζεται και παρέχετε δυνατότητα επεξεργασίας.


Επιλογές από νέο Κέντρο Σχεδίασης

Το Σχεδιαστικό Κέντρο (Σχ.Κ.) είναι εκεί όπου, είναι διαθέσιμο το περιεχόμενο, για να επιλεχθεί και να συρθεί στο σχέδιό σας.

Το Σχ.Κ. έρχεται με νέες δυνατότητες στην περιήγηση συλλογών επίπλων, υφασμάτων, χρωμάτων επώνυμων brands, παρέχοντας πρόσβαση σε υψηλής ποιότητας απεικόνιση υφής και 3D μοντέλων.

Το νέο Σχ.Κ. είναι καλή ευκαιρία για πιο έξυπνες σχεδιαστικές επιλογές, που οδηγεί σε αποφασιστικότερες επιλογές αγοράς.

Πλεονεκτήματα:

  • Εύκολο στην πλοήγηση των κατηγοριών διάταξης
  • Πεδίο αναζήτησης για να περιηγηθείτε με βάση το όνομα, τα εμπορικά σήματα, το όνομα του προϊόντος και τις κατηγορίες προϊόντων.

Νέα ενότητα εργαλείων

Η κλίμακα μεγέθους εμφανίζεται πίσω από τη γραμμή τομής και μπορεί να προσαρμοστεί.


3D προβολές

Δύο τρόποι σκίασης

Σε DirectX 11 λειτουργία βίντεο, το ARCHLine.XP 2016 μπορεί να εμφανίσει το 3D μοντέλο  με αντανακλάσεις σε πραγματικό χρόνο και δύο τρόπους σκίασης.

Μπορείτε να επιλέξετε από τις ακόλουθες μορφές σκιάς για να απεικονίσει το 3D μοντέλο:

  • Ελαφριά σκιά
  • Έντονη σκιά

Κατοπτρισμός σε πραγματικό χρόνο

Σε DirectX 11 λειτουργία, οι ανακλαστικές επιφάνειες από γυαλί και οι εικόνα καθρέφτη του 3D μοντέλου, κάνει το 3D μοντέλο πιο ρεαλιστικό.

Στη λειτουργία DirectX 11, η αντανάκλαση είναι ένα οπτικό αποτέλεσμα που δίνει την εικόνα, αλλά δεν είναι μια πραγματική αντανάκλαση.

Μην το συγχέεται με μια υψηλής ανάλυσης φωτογραφία-ρεαλιστική εικόνα, που υπολογίζεται με τις πραγματικές αντανακλάσεις.

Τραχύτητα επιφάνειας

Η επίδραση των ρυθμίσεων της τραχύτητας της επιφάνειας, που μπορεί να οριστεί για τις υφές, θα εμφανιστεί στο 3D μοντέλο.

Με αυτές τις ρυθμίσεις το τελικό 3D μοντέλο, ως προς τη χρωματική του σύσταση,  γίνεται όλο και πιο πραγματικό, χωρίς τη φωτορεαλιστική απεικόνιση.
